簡述注塑機螺桿拆裝指南

來源：未知瀏覽：發布日期：2017-11-18 11:08【大中小】

當注塑機螺桿料筒使用到一定程度，特別是生產加玻纖工程料會嚴重磨損螺桿與料筒組件，導致注塑成型不穩定，達不到產品要求時，就需要更換螺桿組件或整套螺桿料筒組。在拆裝螺桿料筒需準備好拆卸專用工具，幾根鐵桿或鋼管(直徑<螺桿的直徑)×(長度<注塑程)，用于頂出螺桿，兩塊對趁的長方型鐵塊用于頂出料筒。
一、整套螺桿料筒組拆卸方法：（適用于大部份臥式注塑成型機）
1、把料筒溫度升至適當溫度. (依停機時生產材質所需溫度)
2、加上清洗料(如PP料),再把料筒內所有料射空(含PP料).并保持料筒溫度
3、拆前首先應將模具拆除，開模到最大，調模到最大，可將螺桿從開模區取出（首選方式）。

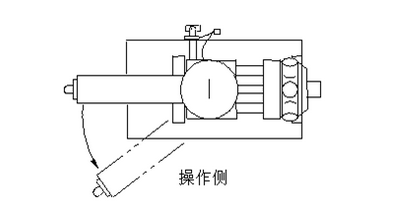

4、如果座臺退到最大行程還是不能取出螺桿與料筒,可以松掉座臺定位螺絲，也可偏移射臺如圖1所示

5、螺桿松退至最后.
6、拆掉射座上蓋或射出防護罩.
7、關總電源.
8、拆下射嘴及法蘭上的發熱圈和感溫線.

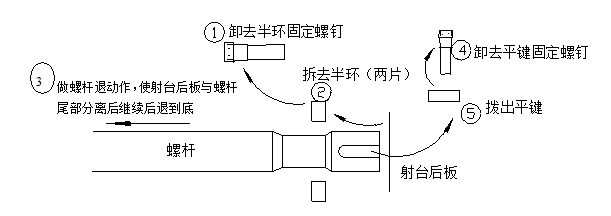

9、拆下螺桿尾部固定螺絲、拆去半環、做螺桿退分離固定軸、拆下固定螺絲、撥出平鍵（如圖2所示）。

10 、拆去射咀、擰出固定螺絲,并取下法蘭(如圖3所示)

11、把螺桿向料筒前端移推出螺桿頭用活動扳手扳住螺桿尾部,用專用扳手扳下螺桿頭(注意:螺桿頭為左旋螺紋.)
12、向前移螺桿（取一段外徑略小于螺桿的鐵棒，放置螺桿尾端面與射臺后板之間用射出動作頂）取出整根螺桿,
備注：如果只是換螺桿組件現在就可以裝回螺桿按反向步驟；如要換料筒再繼續下面步驟。
13、將料筒尾部鎖緊螺母敲松擰出來。
（此處料筒與與機器連接固定方式不一樣，拆裝方法就不一樣，拆裝時根據實際情況考慮）
14、拆掉料筒上的發熱圈加熱線跟感溫線，每拆一跟發熱圈加熱線，都要用電膠布把線頭包好，
以免后續開動機器時，漏電對人身造成傷害。松掉發熱圈螺絲，取下發熱圈。
15、啟動機器，此時要將電熱溫度調到面板上顯示的實際溫度。啟動馬達，（取兩塊對稱的鐵塊，
放置料筒尾端面與射臺后板之間用射出動作將料筒頂出來）然后用行車吊住料筒，使料筒全部分離注射座。
16、整理機臺及放好相關部件-完工。
二、重新安裝螺桿料筒時，按拆卸的反向步驟進行并依次地安裝各部件。
安裝注意事項：
1.   給螺栓的螺紋和螺桿頭羅紋表面均勻涂上高溫防緊蝕膏，以防日后擰不出來。
2.   螺桿型號確認。
3.   安裝螺桿頭確認止逆環介子前后端面與螺桿貼合端面要吻合。
4.   注意在把螺桿裝入料筒時止逆環要用手扶住輕輕往里推，預防止逆環掛到料筒端面。
5.   注意螺桿頭擰緊方向是逆時針。（反羅紋）
6.   螺絲必須是強度級別12.9級的優質螺栓，給螺栓的螺紋表面涂上高溫防緊蝕膏。
7.   前法蘭與料筒螺絲一定要對稱均勻擰緊。如圖4所示：
